施工作业流程

场地准备--测量放线--开挖施工槽--桩机设备就位--打入首根桩--测距定点--打入钢导桩--安装导向架--支护桩检查、起吊并插入导向架--垂直度矫正--沉桩施工--测定记录（停止沉桩）--支护桩检查、起吊并插入导向架（依次循环施工）。

沉桩工法与施工设备

PCS产品的施工沉桩工法可采用冲击法、振动法或静压法等施工工法。

PCS产品具有高强度、耐冲击等特点，使用C60或C80强度等级的混凝土，采用振动式施工、辅以桩端射水沉桩工艺，能有效克服粘土及砂土层中桩端阻力，对硬度较高的地质情况，可通过改进施工工艺的方式进行沉桩，如使用钢制桩尖、机械引孔植桩、冲击施工沉桩等，因此，PCS适用于除岩层以外的大部分地质情况。

根据工程地质情况、设计桩与施工现场条件不同，施工设备可选用以下五种组合：

1、液压冲击锤+履带式起重机

2、电驱振动锤（或液压振动锤）+履带式起重机

3、柴油打桩锤+履带式机架

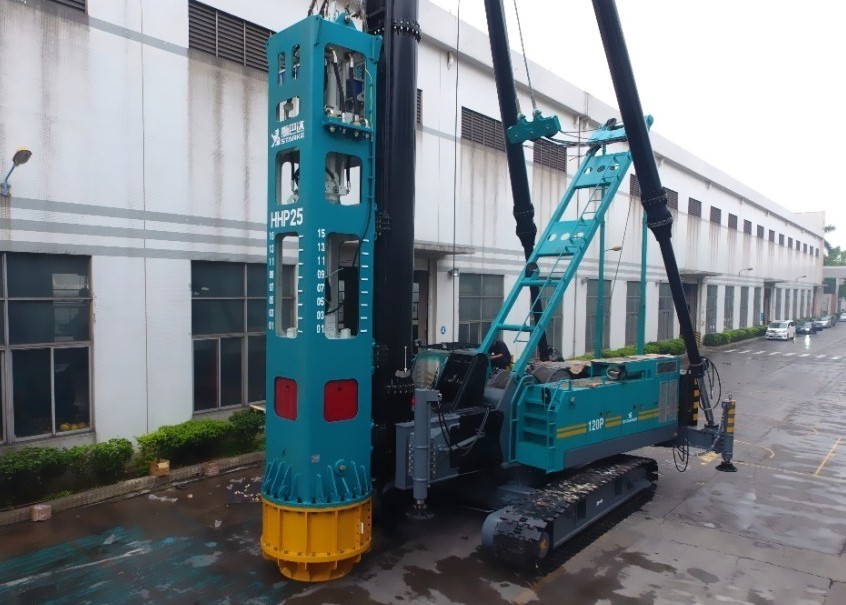

4、液压式静力压桩机（抱压式与顶压式均可）

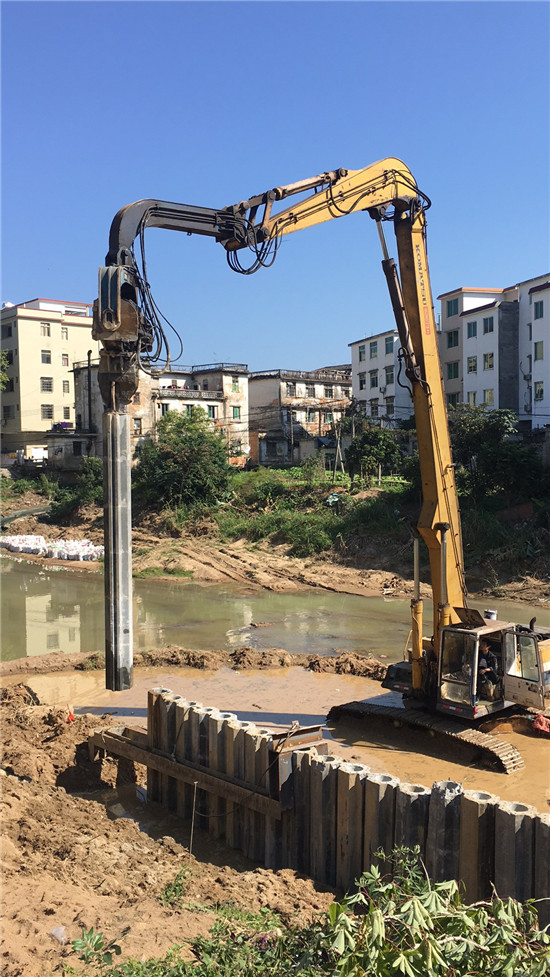

5、履带式加长臂挖掘机+液压振动锤（适用于不超过8米的短桩）

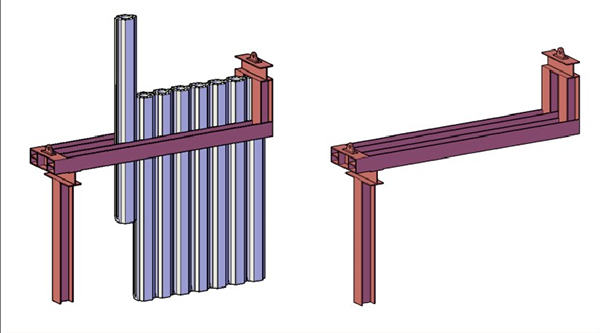

导向架示意图

施工技术基本要求

1、PCS桩沉桩所用的打桩机或起重机应具有足够的起重能力和起吊高度，施工场地和进场道路应满足机械作业的要求。

2、PCS桩施工宜采用冲击沉桩或振动沉桩法，根据本工程地质条件与板桩桩型选择适宜的桩锤和起重设备。

3、PCS桩沉桩应采用施工导向装置进行定位导向，施工导向装置应具有足够的强度和刚度。

4、宜采用单根依次插入的方法进行施工。

5、施工后，桩顶最大平面位移不超过50mm，桩顶高程偏差不超过30mm。施工时应严格控制垂直度，垂直度偏差不超过0.5%。

6、施工拼接后支护桩之间的缝隙宽度应25mm，若出现缝宽大于25mm或出现脱榫时，应采用水泥砂浆进行填缝处理。砂浆强度不低于20MPa，填塞前应清楚间隙空腔中的泥土或杂物。
