PCS排桩结构间隙的砂土流失防止措施

PCS排桩结构间隙的砂土流失防止措施

PCS空心支护桩是一种新型预制挡土桩，采用了现代绿色工业自动化生产线进行工厂化制作，砼强度≥C60，具有的性能质量可靠、结构稳定耐久、施工快捷高效、成型效果美观、工程造价经济等显著优势，已广泛应用于了水利、市政、交通、房建及围垦等工程领域。

PCS空心支护根据工程应用需求及止水性能要求，分为驳岸类与基坑类两大类，截面如图1、2所示：

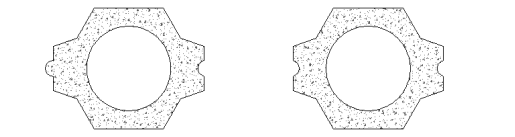

    图1：PCS-Ⅰ型（驳岸类）    图2：PCS-Ⅱ型（基坑类）

对于一般的挡土支护结构而言，直接采用驳岸类PCS支护桩的排桩墙，利用其特有的圆弧型榫卯相互嵌合，在施工拼接的精度要求上控制好，即可满足桩墙的挡土要求；但用于砂质土层支挡时，由于砂质土粘性低，透水过程中砂土从桩间接缝处容易流失，进而造成支挡位地基沉降。针对此类有高标准要求的防砂土流失的支护工程，可参考以下两种解决方案：

【方案一】：驳岸型PCS支护桩+土工条

【具体实施步骤】：

首先将驳岸类PCS桩按照施工技术标准要求完成施工后，在两桩桩间接缝处的临土侧安装透水复合土工条（厚度规格20-50mm，内为塑胶盲沟条，外层为土工布包裹），土工条安装高度为挡土高度；为了防止土工条安装后移位或脱离桩身接触面，可采用水泥钢钉或打孔螺钉将土工条多点式固定于桩间接缝口，或用木锤将复合土工条敲打挤塞到桩间接缝内，完成土工条安装后，再进行后方土体回填。如图3所示：

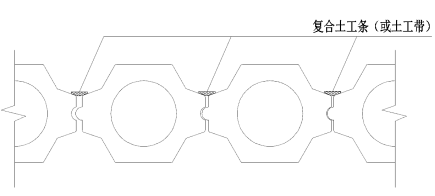

图3：复合土工条安装示意图

【方案二】：止水型PCS支护桩+桩间注浆+透水孔

【具体实施步骤】：

采用此方案的PCS桩型选用止水型PCS，先按照施工技术标准要求完成PCS桩的施工，再在桩间的注浆孔中高压注浆，完成拼缝止水处理。然后，根据设计要求在桩间接驳处开设φ50mm的透水孔，在透水孔中伸入相应规格的盲沟管（或土工反滤包），最后进行临土侧的土体回填。如图4、5、6所示：

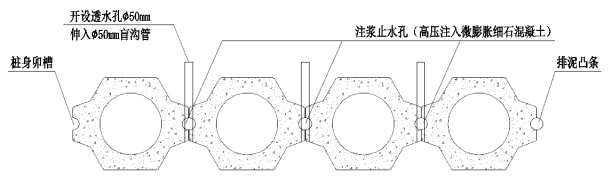

图4 PCS支护桩墙俯视断面图

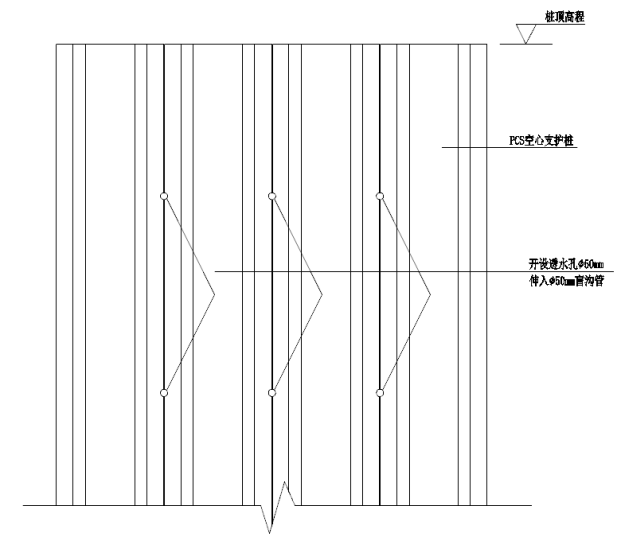

图5：PCS支护桩墙正面立示图

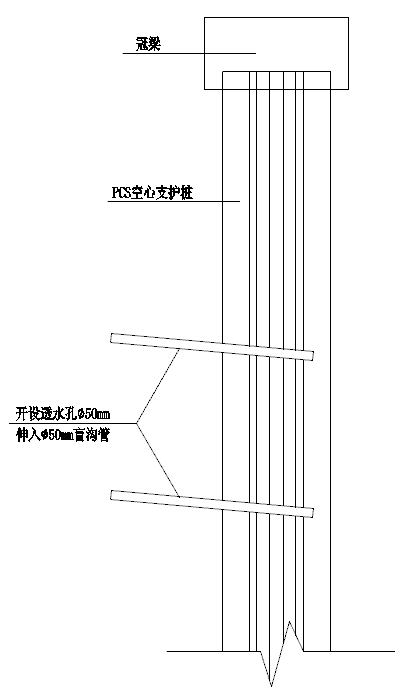

图6：PCS支护桩墙剖面示意图
